Die MESYS Wellenberechnung ist erweiterbar auf Wellensysteme. Damit lassen sich Berechnungen für ganze Getriebe unter Berücksichtigung von Verzahnungen, Wellen und Lagern durchführen.
Die Wellensystemberechnung bietet die folgenden Möglichkeiten:
- Berechnung von Wellensystemen z.B. von Getrieben

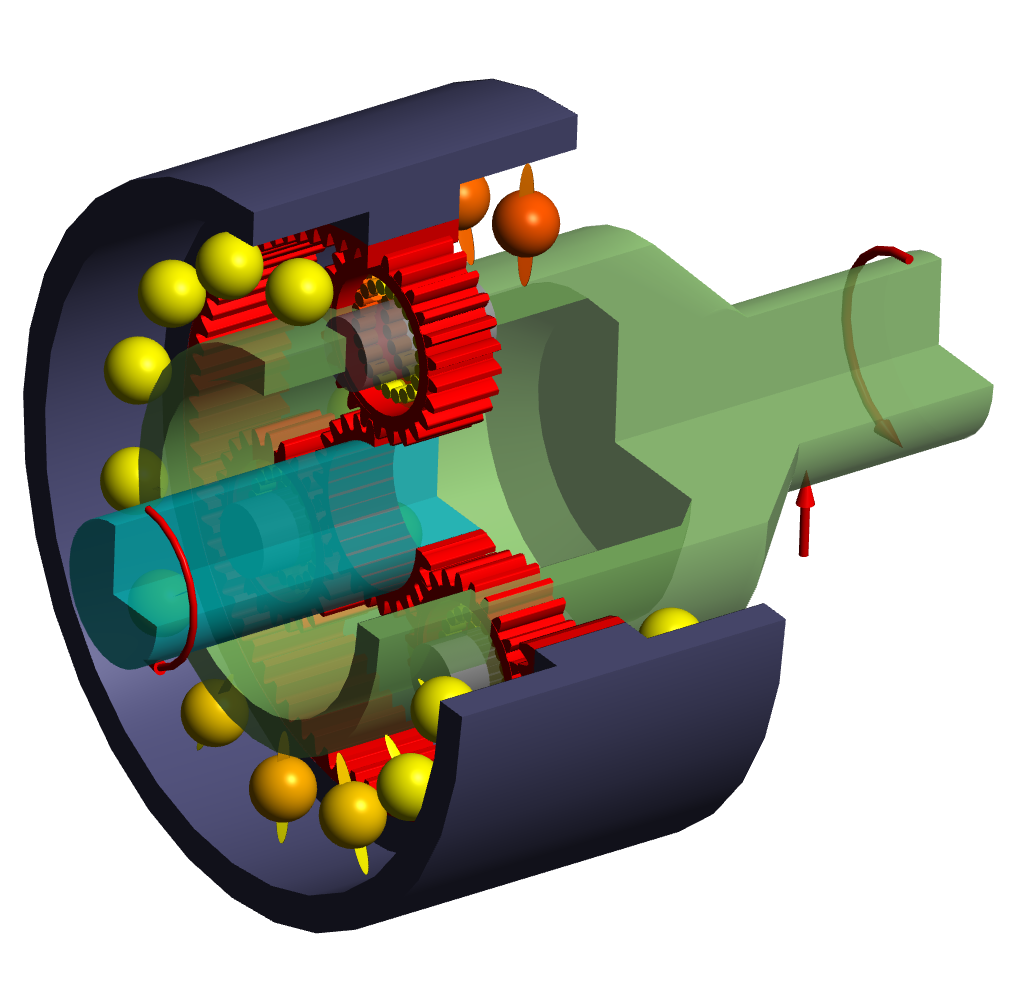

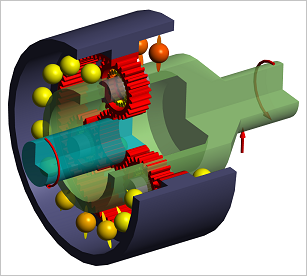

- Berechnung von Planetenstufen
- Kopplung von Wellen durch Verzahnungen (Stirnräder, Kegelräder sowie Schnecken)
- Kopplung von parallelen Wellen durch Riemen
- Berechnung der Drehzahlen
- Berechnung der Lastverteilung über gekoppeltes FE-Modell
- Schnittstelle zu Programmen für Verzahnungsberechnungen. Bislang unterstützt sind:
- GWJ eAssistant
- Dontyne GPS (ab Version 5)
- Hexagon ZAR1+ (ab Version 20)
- KISSsoft (ab Version 03/2013 SP3, Modul CC1 ab Version 03/2014 erforderlich)
- TBK 2014
- Darstellung der Breitenlastverteilung von Stirnrädern
- Definition von Lastkollektiven auf Systemebene
- Konfigurationen zum Steuern des Leistungsflusses
- Eigenfrequenzen und kritische Drehzahlen auf Systemebene mit Kopplung durch Verzahnungen
- Darstellung der Eigenformen auf Systemebene, 3D animiert
- 3D-elastische Gehäuse und Planetenträger
- 3D-elastische Bauteile mit Berücksichtigung von Verformungen von Lagerringen oder Radkörpern von Stirnrädern
- REXS-Import/Export zum Datenaustausch mit anderen Programmen
- Alle Resultate der Standard Wellen- und Wälzlagerberechnung, wie Lagerlebensdauer nach DIN 26281 und Wellenfestigkeit nach DIN 743
Hier finden Sie einige Vorlagen für Berechnungsbeispiele, eine kurze Beschreibung der Vorlagen und ein Beispielsprotokoll.
